Форматно-раскроечный станок JET JTSS-1600X2 (10000065T)

Форматно-раскроечный станок JET JTSS-1600X2 (10000065T) используется для работы в небольших мастерских и цехах промышленных предприятий. При относительно скромных размерах обладает высокой мощностью, имеет жесткую массивную конструкцию и может применяться для распиловки тяжелых заготовок из массива древесины.

Основные особенности JET JTSS-1600X2 (10000065T)

• Механизм блокировки вала для облегчения замены пильного диска
• Привод подрезного диска от основного двигателя
• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа
• Регулировка положения подрезного диска маховиками
• Регулировка глубины и наклона пильного диска с помощью маховиков
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Поперечный упор подвижного стола с линейкой и регулируемым откидным стопором заготовки (башмаком)

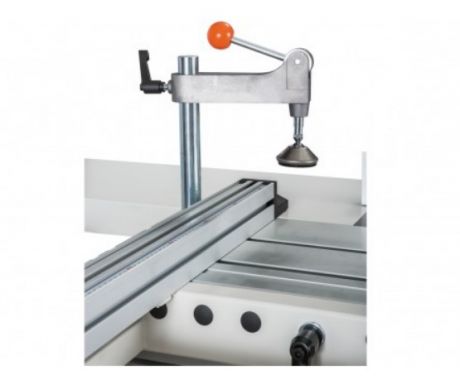

• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Кроме параллельного упора, расширения и удлинения стола в стандартную комплектацию входит каретка с собственным расширением на телескопической опоре.
• Конструкция оборудована раздвижным упором с откидным «башмаком», регулируемым продольным упором и прижимом. Сам подвижный стол сделан из экструдированного алюминиевого профиля, но его направляющие стальные и рассчитаны на долгий срок службы.
• Основной неподвижный стол из чугуна, из него же пильный модуль с мотором, подрезным и основным пильным диском. Диаметр последнего можно варьировать в зависимости от толщины заготовок. Для нетолстых используют пилы диаметром 305 мм – этот размер основной для данного станка, при необходимости ставят более крупные вплоть до 355 мм. В последнем случае глубина реза будет достигать 115 мм, но при установке минимальной глубины диск не будет полностью убираться в стол.
• Станок спроектирован как универсальный и позволяет выполнять точные работы не только с помощью каретки, но и на основном столе.
• Используемый при этом параллельный упор имеет несколько ступеней регулировки: смещение по направляющей влево/ вправо, точная «миллиметровая» подстройка маховичком и продольное (вдоль линии реза) положение планки упора.
• Напряжение, В         400
• Потребляемая (выходная) мощность, кВт            5,5 (3,75)
• Частота вращения пильного диска на холостом ходу, об/мин  4000
• Частота вращения подрезного диска на холостом ходу, об/мин          8000
• Внешний (посадочный) диаметр пильного диска, мм   305-355 (30)
• Внешний (посадочный) диаметр подрезного диска, мм           120 (20)
• Угол наклона пильного диска       0-45°
• Глубина пропила с диском 305/ 355 мм, мм        0-90 мм/ 25-115 мм
• Глубина пропила под углом 45º, мм         63 мм
• Размеры рабочего стола (ДхШ), мм          896х548
• Удлинение рабочего стола (ДхШ), мм     830х320
• Расширение рабочего стола справа (ДхШ), мм   896х470
• Максимальная ширина заготовки при пилении с параллельным упором справа, мм          835
• Размеры подвижного стола (ДхШ), мм    1600х315
• Расширение подвижного стола (ДхШ), мм         600х900
• Максимальная ширина до ограничителя торцевого упора подвижного стола, мм   1860
• Ход подвижного стола (каретки), мм       1600
• Максимальная длина распила на подвижном столе, мм           1600
• Диаметр вытяжных штуцеров, мм            60 и 120
• Длина, мм     2150
• Ширина, мм  2280
• Высота, мм    1060
• Масса, кг       376
• Длина в упаковке, см          181
• Ширина в упаковке, см      109
• Высота в упаковке, см        113
• Масса в упаковке, кг           492

Комплект поставки JET JTSS-1600X2 (10000065T)

1. Форматно-раскроечный станок JET JTSS-1600X2 (10000065T)
2. Подрезной диск Z24
3. Параллельный упор
4. Расширитель рабочего стола справа
5. Удлинитель рабочего стола
6. Подвижный стол
7. Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
8. Прижим заготовки
9. Упор заготовки
10. Документация
