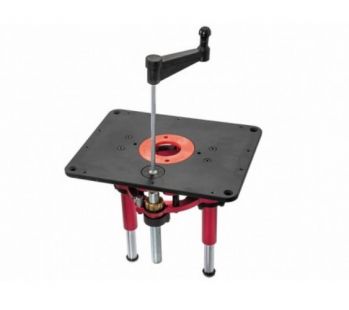

Фрезерный лифт JET JRMLS-1 (10000079)

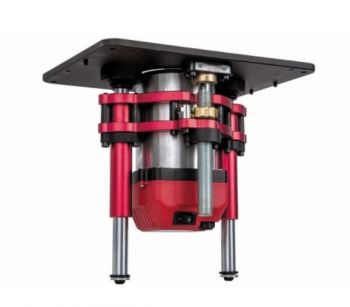

Фрезерный лифт JET JRMLS-1 (10000079) – это крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

Основные особенности JET JRMLS-1 (10000079)

• Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны.
• Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.
• С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм.
• Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.
• Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках.
• Штатное с внутренним отверстием 50 можно заменить на другое.
• Подъем/ опускание фрезерного двигателя съемной рукояткой
• Угловая шкала для контроля высоты подъема
• Регулируемый концевой упор верхнего положения
• Съемная вставка-кольцо в установочную площадку
• Регулировочные винты для установки площадки заподлицо с поверхностью стола
• Длина, мм     298
• Ширина, мм  235
• Высота, мм    270
• Масса, кг       4,8
• Длина в упаковке, см          30
• Ширина в упаковке, см      25
• Размеры монтажной пластины (ДхШхВ) 298х235х10 мм
• Высота в упаковке, см        28
• Диаметр зажима для фрезерного мотора  98-107 мм
• Масса в упаковке, кг           5
• Ход шпинделя (подъем)      80 мм
• Диаметр отверстия стола под проставочное кольцо      98,3 мм
• Внешний (внутренний) диаметр проставочного кольца           98,3 (50,8) мм

Комплект поставки JET JRMLS-1 (10000079)

1. Фрезерный лифт JET JRMLS-1 (10000079)
2. Документация
3. Упаковка
