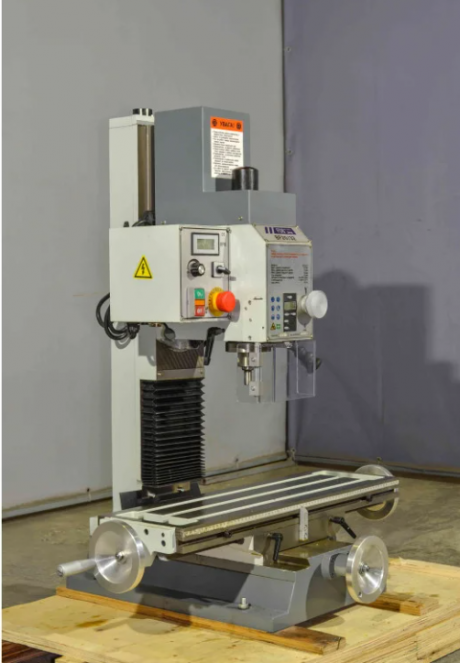

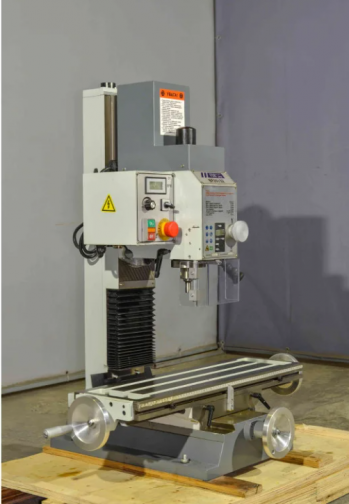

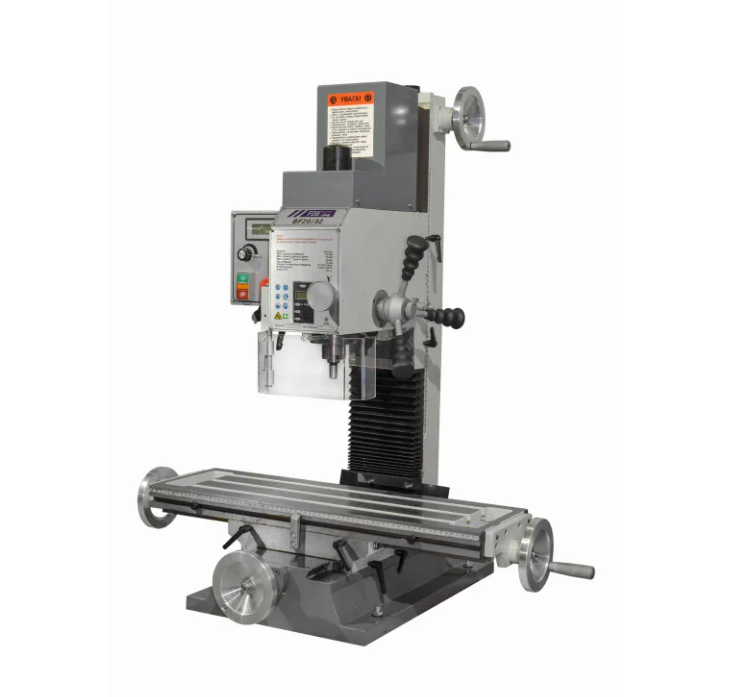

Сверлильно-фрезерный станок FDB Maschinen BF 30B (827996)

Сверлильно-фрезерный станок FDB Maschinen BF 30B (827996) предназначен для эксплуатации в условиях искусственного и мелкосерийного производства на предприятиях с невысокой нагрузкой, в ремонтных мастерских, инструментальных цехах и т.д. Оборудование характеризуется легкостью освоения и эксплуатации, высокой надежностью, простотой обслуживания.

Основные особенности FDB Maschinen BF 30B (827996)

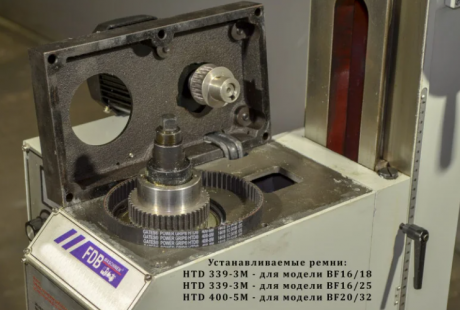

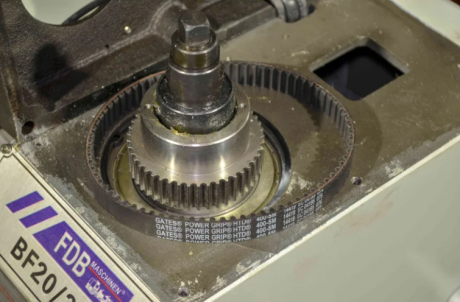

• Сверлильно-фрезерный станок FDB Maschinen BF 30B с ременным приводом шпинделя (прямой ременный привод от двигателя на шпиндель) производства.
• Благодаря сочетанию операций фрезерования и сверления сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади.

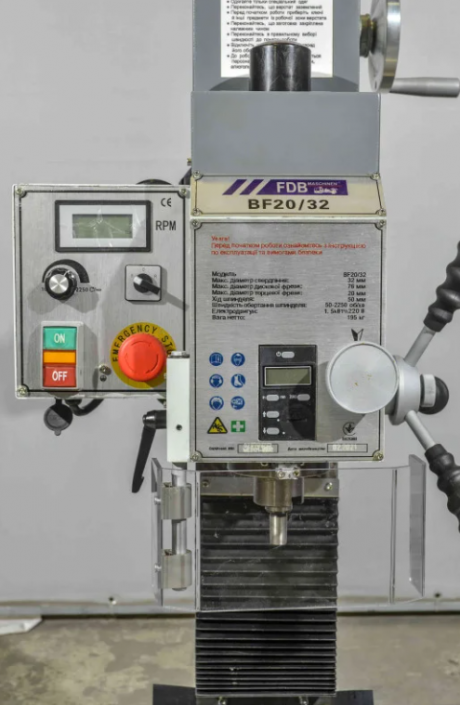

• Удобная панель управления;
• Правое вращение шпинделя;
• Защищенная кожухом направляющая фрезерной головки;
• Короткая кинематия цепь;
• Мощный электродвигатель;

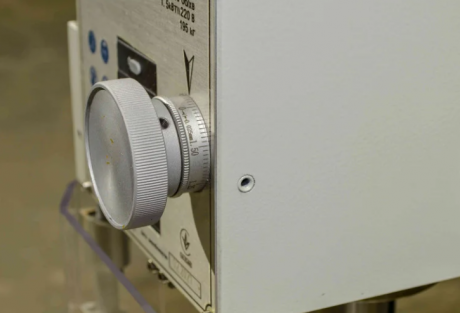

• Тонкая подача при фрезеровании;
• Подача рукояткой при сверлении;
• Регулируемый упор перемещения стола.
• Напряжение электродвигателя привода шпинделя, В 220 В ~50 Гц
• Мощность электродвигателя привода шпинделя, кВт 1,5
• Тип электродвигателя привода шпинделя асинхронный
• Параметры инструмента
• Максимальный диаметр сверления (сталь), мм 32
• Максимальный диаметр торцевого (дискового) фрезерования, мм 76
• Максимальный диаметр вертикального фрезерования, мм. 20
• Количество степеней 1
• Регулировка оборотов бесступенчатое регулирование
• Скорость вращения шпинделя, обмин 50 – 2250
• Способ изменения скорости вращения шпинделя Вариатор
• Направление вращения шпинделя вправовлево
• Конус шпинделя MK 3
• Резьба зажимной тяги шпинделя М 12
• Перемещение пенолы, мм 75
• Максимальное расстояние от центра шпинделя до колонны, мм. 185
• Максимальное расстояние от шпинделя до стола, мм 480
• Диапазон угла поворота (наклона) шпиндельной головки, град ±90°
• Перемещение шпиндельной головы (Z), мм 355
• Подъем/опускание ручное
• Размер стола (ДхШ), мм 730x210
• Продольное перемещение стола (Х), мм 450
• Поперечное перемещение стола (Y), мм 205
• Размер Т-образных исков, мм 12
• Количество пазов, шт 3
• Расстояние между пазами, мм 63
• Максимальная нагрузка на стол, кг н.д.
• Регулировка глубины сверления +
• Точная подача пиноли +
• Длина, мм 890
• Ширина, мм 710
• Высота, мм 1120
• Масса станка, кг 197

Комплект поставки FDB Maschinen BF 30B (827996)

1. Сверлильно-фрезерный станок FDB Maschinen BF 30B (827996)
2. Документация
3. Упаковка
