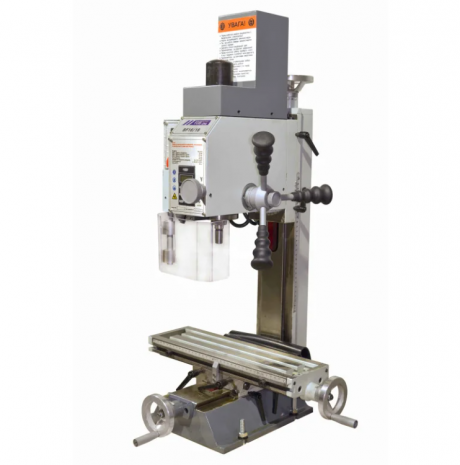

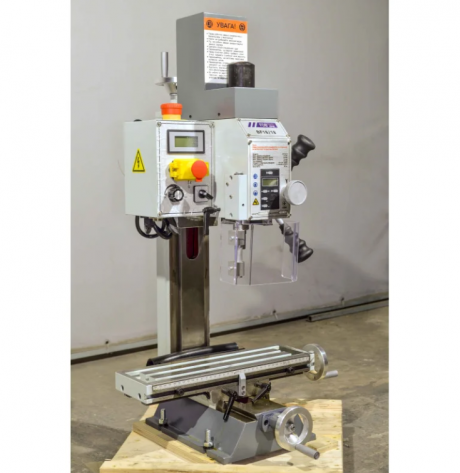

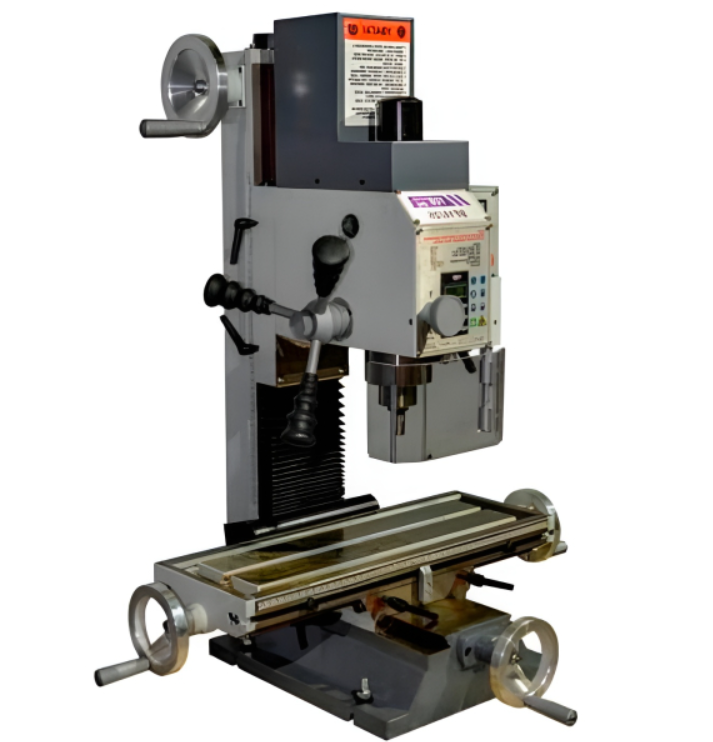

Сверлильно-фрезерный станок FDB Maschinen BF16V (827994)

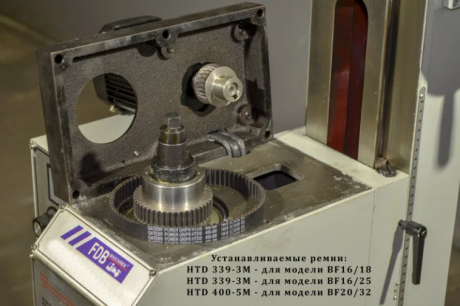

Сверлильно-фрезерный станок FDB Maschinen BF16V (827994) с ременным приводом шпинделя (модель 16/18) (прямой ременный привод от двигателя на шпиндель (отсутствие зубчатой ​​передачи, промежуточного вала)) искусственного производства Благодаря совмещению операций фрезерования и сверления сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади, в ремонтных мастерских, инструментальных цехах и т.п.

Основные особенности FDB Maschinen BF16V (827994)

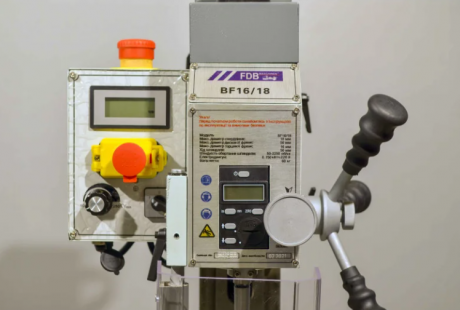

• Удобная панель управления;
• Правое вращение шпинделя;
• Защищена кожухом, направляющим фрезерную головку;
• Короткая кинематийская цепь;
• Мощный электродвигатель;
• Тонкая подача при фрезеровании;

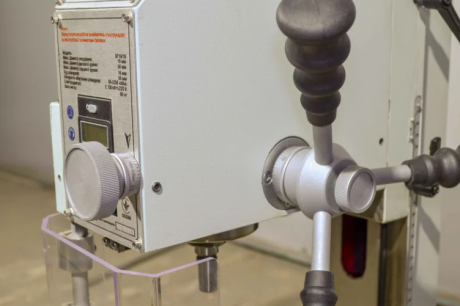

• Подача рукояткой при сверлении;
• Регулируемый упор перемещения стола.
• Напряжение электродвигателя привода шпинделя, В 220 В ~50 Гц
• Мощность электродвигателя привода шпинделя, кВт 0,75
• Тип электродвигателя привода шпинделя асинхронный
• Параметры инструмента
• Максимальный диаметр сверления (сталь), мм 16
• Максимальный диаметр торцевого (дискового) фрезерования, мм 50
• Максимальный диаметр вертикального фрезерования, мм. 16
• Количество степеней 1
• Регулировка оборотов бесступенчатое регулирование
• Скорость вращения шпинделя, обмин 50 – 2250
• Способ изменения скорости вращения шпинделя Вариатор
• Направление вращения шпинделя вправо/влево
• Конус шпинделя MK 2/M 10
• Резьба зажимной тяги шпинделя М 12
• Перемещение пенолы, мм 50
• Максимальное расстояние от центра шпинделя до колонны, мм. 165
• Максимальное расстояние от шпинделя до стола, мм 240
• Диапазон угла поворота (наклона) шпиндельной головки, град ±90°
• Перемещение шпиндельной головы (Z), мм 205
• Подъем/опускание ручное
• Размер стола (ДхШ), мм 400х120
• Продольное перемещение стола (Х), мм 220
• Поперечное перемещение стола (Y), мм 160
• Размер Т-образных исков, мм 10
• Количество пазов, шт 3
• Расстояние между пазами, мм 35
• Максимальная нагрузка на стол, кг н.д.
• Точная подача пиноли Да
• Длина, мм 510
• Ширина, мм 460
• Высота, мм 845
• Масса станка, кг 60

Комплект поставки FDB Maschinen BF16V (827994)

1. Сверлильно-фрезерный станок FDB Maschinen BF16V (827994)
2. Шпиндель
3. Контроллер с панелью управления
4. Фиксатор для инструмента
5. Основание с подставкой
6. Документация
7. Упаковка
