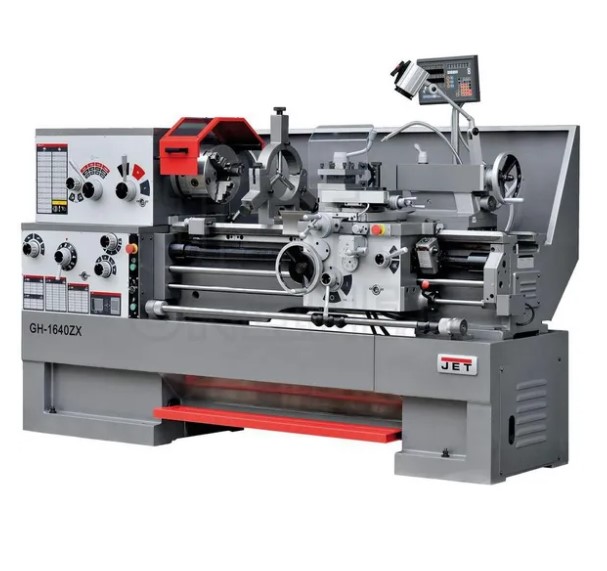

Токарно-винторезный станок JET GH-1640 ZX DRO

Токарно-винторезный станок JET GH-1640 ZX DRO относится к линейке промышленного станочного оборудования. Это делает модель предельно надежной, точной, эффективной.

Основные особенности JET GH-1640 ZX DRO

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Съемный мостик станины

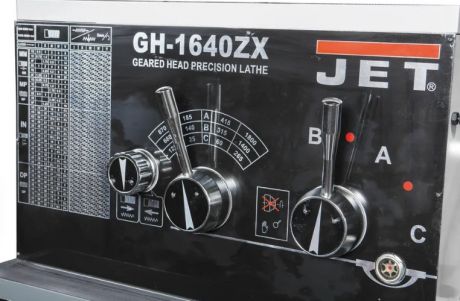

• Коробка передач позволяет нарезать резьбу без замены шестерен

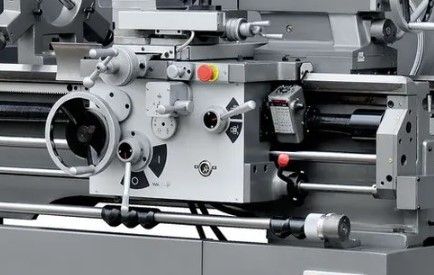

• Автоматическая подача продольного и поперечного суппорта
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Виды нарезаемых резьб: дюймовая, модульная, питчевая, метрическая
• Макс. диаметр обработки над станиной, мм       406
• Макс. диаметр обработки над суппортом, мм     254
• Расстояние между центрами, мм   1015
• Пиноль задней бабки          МК-4
• Ход пиноли задней бабки, мм       124
• Размер оснастки, мм            25 х 25
• Резьба шпинделя      D1-8 (DIN 55029)
• Отверстие шпинделя, мм    80
• Конус шпинделя      МК-7
• Шаг метрической резьбы    0.5 - 20 мм
• Шаг дюймовой резьбы        72 - 1 5/8 TPI

Комплект поставки JET GH-1640 ZX DRO

1. Токарно-винторезный станок JET GH-1640 ZX DRO
2. 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
3. 4-х кулачковая планшайба Ø300 мм
4. Планшайба Ø300 мм
5. 4-х позиционный резцедержатель с фиксатором
6. Вращающийся упорный центр МК-4
7. Переходная втулка МК-7 / МК-5
8. Подвижный и неподвижный люнеты
9. Поддон для сбора стружки
10. Задняя защитная стенка

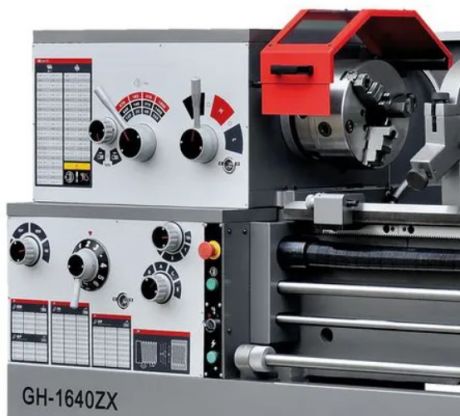

11. Защитный экран патрона с концевым выключателем
12. Ножной тормоз шпинделя с концевым выключателем

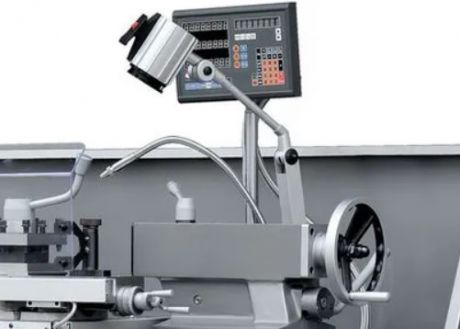

13. УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
14. Система подвода СОЖ
15. Галогенная лампа местного освещения
16. Лимб для нарезания резьбы

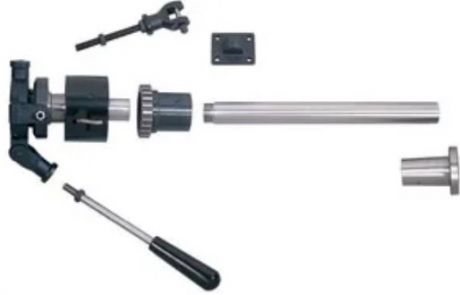

17. Вал управления с регулируемыми кулачками (отключение продольной подачи)
18. Концевой упор продольного перемещения
19. Регулируемые опоры станины
