Устройство автоподачи заготовок JET Powermatic PF-43 (1790811K-RU)

Устройство автоподачи заготовок JET Powermatic PF-43 (1790811K-RU) предназначено для установки на деревообрабатывающие станки разных типов. Наибольший эффект от их применения достигается в случае серийной обработки длинных деталей на фрезерном и распиловочном оборудовании.

Основные особенности JET Powermatic PF-43 (1790811K-RU)

• Конструктивно автоподатчик является независимым от станка и полностью автономным модулем, монтаж которого относительно несложен и требует лишь одного: прикрутить опорную площадку к рабочему столу станка, воспользовавшись штатными отверстиями, если они есть, или просверлив новые.
• Настройку положения моторной части производят за счет предусмотренных степеней свободы, причем некоторые из них (подъем и вылет) имеют ручной механический привод, облегчающий перемещение.
• Рабочая часть устройства имеет три или четыре (в зависимости от модификации) ролика с полиуретановым покрытием; все они ведущие и независимо друг от друга подпружинены (рабочий ход около 1,5 см).
• Скорость их вращения и, соответственно, подачи можно менять. Нижний и верхний диапазоны регулировки переключают переустановкой шестерен в редукторе (ведущая и ведомая меняются местами). Процедура относительно долгая, хотя и несложная: зубчатая пара находится сразу под крышкой и расположена консольно.
• В пределах каждого из двух диапазонов предусмотрено еще одно переключение, выполняемое простым поворотом рычага на корпусе редуктора (однофазные модификации) или круглого селектора на распаечной коробке (трехфазные).
• Автоподатчики Powermatic не только облегчают труд, выполняя часть простой механической работы, но и способствуют повышению качества готовой продукции, исключая рывки и неравномерность подачи. Немаловажен и аспект безопасности: отсутствие человеческих рук в рабочей зоне станка значительно снижает риск травматизма.
• Переключатель реверса
• 2-ступенчатая регулировка скорости переустановкой зубчатых колес
• 2-ступенчатая регулировка скорости переключением режимов работы двигателя
• Регулировка высоты вращающейся рукояткой
• Регулировка вылета маховиком
• Регулировка относительно горизонтальной колонны поворота и поворота и наклона механизма
• Регулировка поворота относительно вертикальной колонны.
• Колонны, кронштейны, зажимы и прочие несущие детали из чугунного литья
• Напряжение, В         400
• Потребляемая (выходная) мощность, кВт            1,4 (0,75)
• Скорость подачи, м/мин     4, 8, 10 и 20 м/мин
• Подающие ролики (ДхШ), количество    120х60 мм, 4 шт.
• Максимальная высота заготовки, мм       215
• Диапазон регулировки по горизонтали, мм        460
• Диаметр несущих колонн, мм       57
• Длина, мм     1100
• Ширина, мм  600
• Высота, мм    750
• Масса, кг       68
• Длина в упаковке, см          110
• Ширина в упаковке, см      60
• Высота в упаковке, см        75
• Масса в упаковке, кг           72

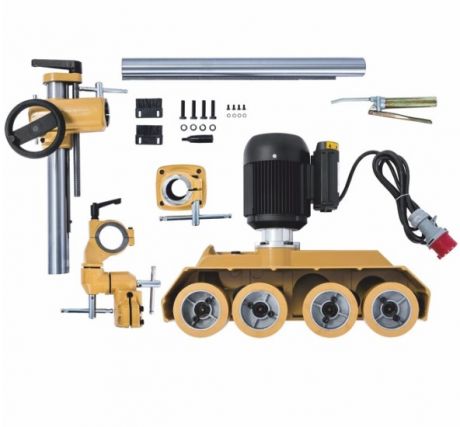

Комплект поставки JET Powermatic PF-43 (1790811K-RU)

1. Устройство автоподачи заготовок JET Powermatic PF-43 (1790811K-RU)
2. Прессмасленка
3. Документация
4. Упаковка
