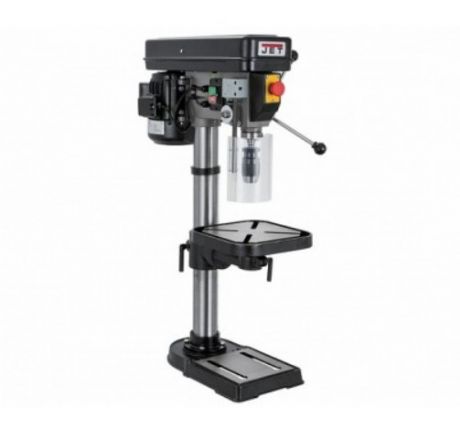

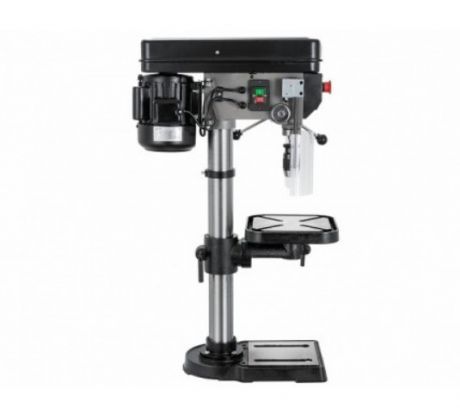

Вертикально-сверлильный станок JET JDP-13 (50000212M)

Вертикально-сверлильный станок JET JDP-13 (50000212M) - станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

Основные особенности JET JDP-13 (50000212M)

• Станок имеет устойчивое чугунное основание размером 205 x 205мм, в котором предусмотрены 2-Т образных паза с шириной 16мм, для закрепления заготовки прихватами или другими зажимными приспособлениями.
• На основание установлена колонна диаметром 73мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 265х265мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 14мм.
• Максимальное расстояние между шпинделем и основанием составляет 640мм, а расстояние между шпинделем и рабочим столом – 445мм.
• Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.
• Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16мм. Конус шпинделя МК-2.
• Мощность приводного двигателя составляет 370Вт.

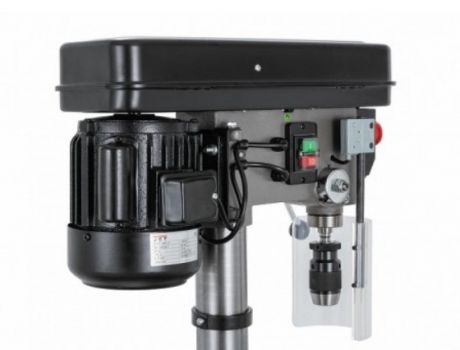

• Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 490 до 2510 об/мин и имеет 5 скоростей.
• Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

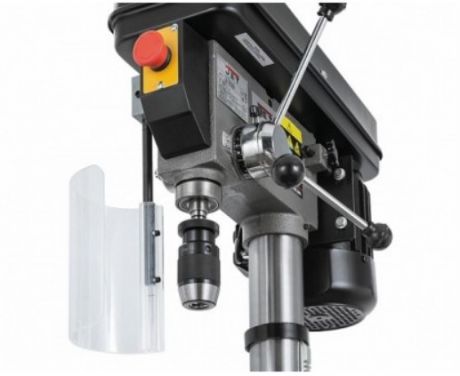

• Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке.

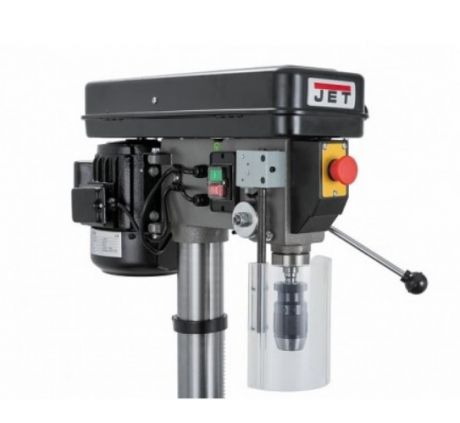

• Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа.

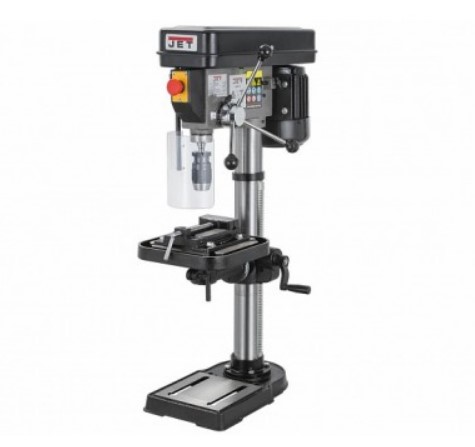

• Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-13 мм/В16, оправку сверлильного патрона МК-2/В16, сверлильные тиски 100мм и инструкцию по эксплуатации.
• Тип привода Ременной
• Диаметр стойки, мм            73
• Напряжение, В         230
• Длина, мм     580
• Наклон стола вправо           45
• Ширина, мм  330
• Наклон стола влево 45
• Высота, мм    970
• Размер стола, мм      265x265
• Количество Т-образных пазов основания, шт     2
• Масса, кг       45
• Диаметр пиноли, мм           40
• Длина в упаковке, см          80
• Конус шпинделя      MK-2
• Ширина в упаковке, см      45
• Высота в упаковке, см        28
• Ход пиноли шпинделя, мм 80
• Количество Т-образных пазов стола, шт  4
• Масса в упаковке, кг           53
• Мощность двигателя, кВт  0,37
• Тип двигателя          Асинхронный
• Вылет шпинделя, мм           168
• Количество скоростей шпинделя  5
• Расстояние шпиндель-стол, мм     445
• Размер Т-образного паза стола, мм           14
• Расстояние шпиндель-основание, мм       640
• Размер основания, мм         205 x 205
• Частота вращения шпинделя, об/мин       490 - 2510
• Максимальный диаметр сверления чугун, мм    16
• Размер Т-образного паза основания, мм   16
• Максимальный диаметр сверления сталь, мм     16

Комплект поставки JET JDP-13 (50000212M)

1. Вертикально-сверлильный станок JET JDP-13 (50000212M)
2. Быстрозажимной сверлильный патрон 1-13 мм/В16
3. Оправка сверлильного патрона МК-2/В16
4. Клин-выколотка
5. Защитный экран сверлильного патрона
6. Документация
7. Упаковка
