Вертикально-сверлильный станок JET JDP-22F (50000986M)

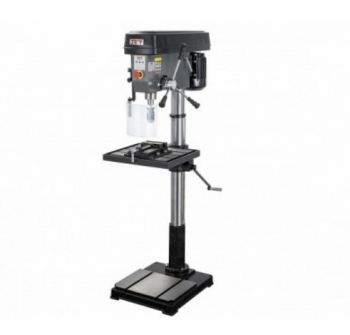

Вертикально-сверлильный станок JET JDP-22F (50000986M) – это устойчивый напольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

Основные особенности JET JDP-22F (50000986M)

• Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образных паза с шириной 18мм, для закрепления заготовки прихватами или другими зажимными приспособлениями.
• На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали.
• Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220мм, а расстояние между шпинделем и рабочим столом – 690мм.
• Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.
• Сверлильная головка позволяет сверлить максимальные диаметры отверстия в стали до 25мм, и в чугуне до 28мм. Конус шпинделя МК-3.
• Мощность приводного двигателя составляет 750Вт.
• Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей.
• Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.

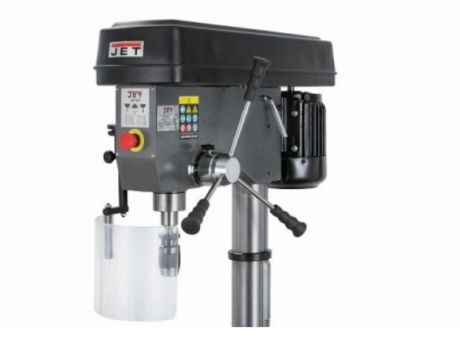

• Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке.
• Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа.
• Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, оправку сверлильного патрона МК-3/В16, сверлильные тиски 150мм и инструкцию по эксплуатации.
• Тип привода Ременной
• Диаметр стойки, мм            92
• Напряжение, В         400
• Длина, мм     855
• Наклон стола вправо           45
• Ширина, мм  575
• Наклон стола влево 45
• Высота, мм    1695
• Размер стола, мм      470x415
• Количество Т-образных пазов основания, шт     2
• Масса, кг       164
• Диаметр пиноли, мм           40
• Длина в упаковке, см          90
• Конус шпинделя      MK-3
• Ширина в упаковке, см      50
• Высота в упаковке, см        182
• Ход пиноли шпинделя, мм 120
• Количество Т-образных пазов стола, шт  3
• Масса в упаковке, кг           168
• Мощность двигателя, кВт  0,75
• Потребляемая мощность, кВт (S6 40%)    1
• Тип двигателя          Асинхронный
• Вылет шпинделя, мм           280
• Количество скоростей шпинделя  12
• Расстояние шпиндель-стол, мм     690
• Размер Т-образного паза стола, мм           14
• Расстояние шпиндель-основание, мм       1220
• Размер основания, мм         465 x 330
• Частота вращения шпинделя, об/мин       150 - 2850
• Максимальный диаметр сверления чугун, мм    28
• Размер Т-образного паза основания, мм   18
• Максимальный диаметр сверления сталь, мм     25

Комплект поставки JET JDP-22F (50000986M)

1. Вертикально-сверлильный станок JET JDP-22F (50000986M)
2. Документация
3. Упаковка
